Jet-grouting
Kolumny formowane za pomocą iniekcji wysokociśnieniowej –
technologia jet-grouting
Jet-grouting
Wykonanie kolumn jet-grouting polega na lokalnym zniszczeniu, przez rozpłukanie za pomocą wysokoenergetycznego strumienia cieczy, istniejącej struktury gruntu, wyniesieniu części urobku na powierzchnię i wprowadzenie w uwolnioną pod powierzchnią przestrzeń zaczynu cementowego o dobranym składzie. Za pomocą tej technologii otrzymuje się w gruncie kolumny gruntowo-cementowe w formie zbliżonej do walca o średnicy od 600 do 2500 mm.

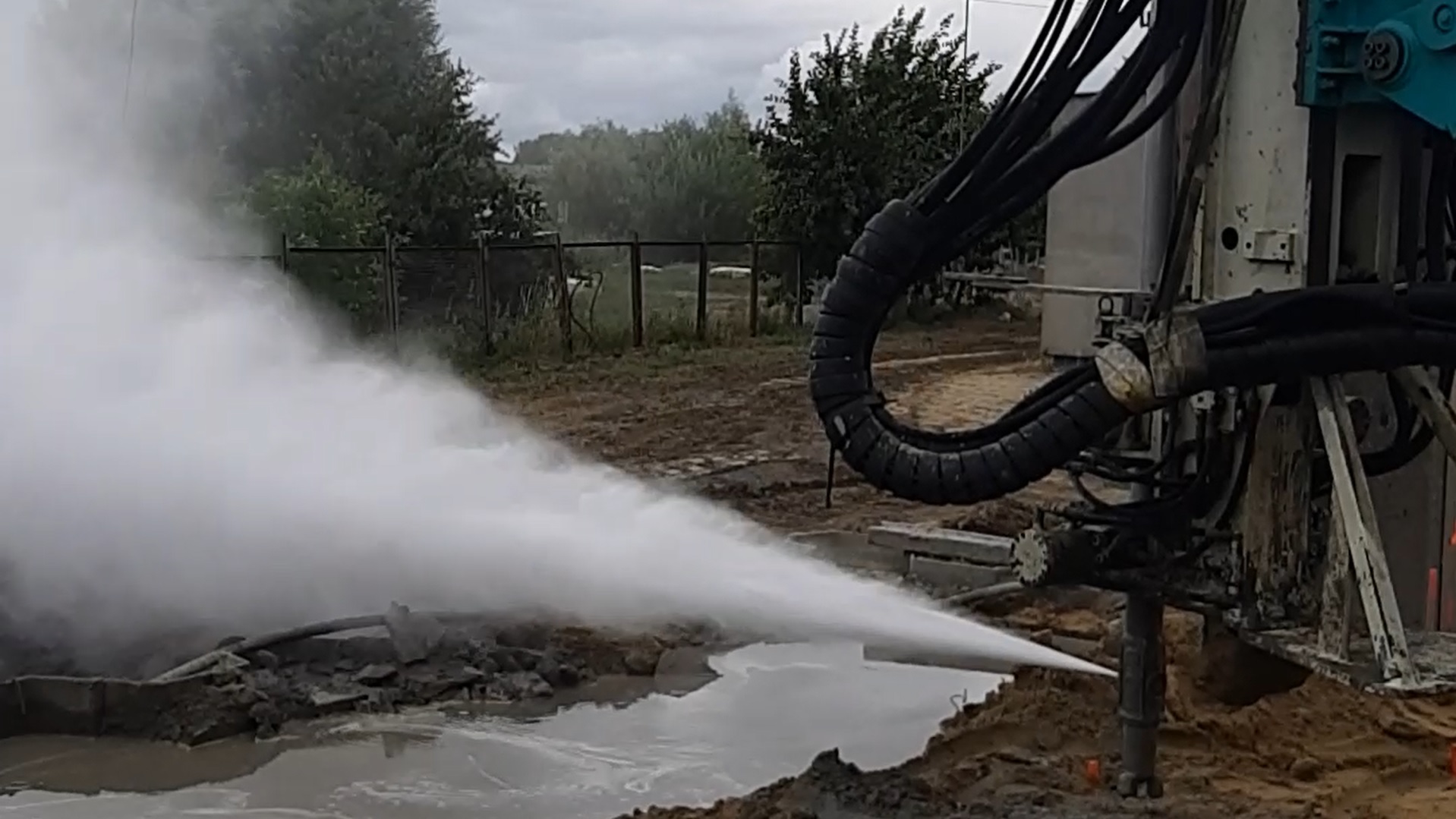

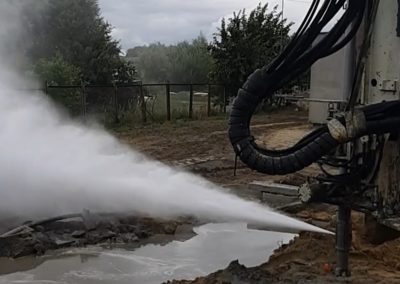

Kolumny jet-grouting wykonuje się w dwóch fazach. W pierwszej fazie wykonuje się w gruncie do wymaganej głębokości otwór wiertniczy niewielkiej średnicy od 100 do 180 mm. W drugiej fazie podczas powolnego wycofywania się żerdzi z otworu wiertniczego ku górze – specjalną dyszą lub zespołem dysz podaje się strumień zaczynu cementowego pod ciśnieniem od 50 do 100 MPa.
Obrót żerdzi podczas unoszenia pociąga za sobą rozcięcie warstw gruntu w strefie przyległej do otworu i rozpłukanie istniejącej struktury gruntu. Występujące w otworze nadciśnienie powoduje wyniesienie części urobku na powierzchnię. Pozostała, nie wypłukana część urobku jest miksowana z podawanym zaczynem cementowym.
Początkowa niewielka średnica otworu znacznie zwiększa się do wielkości w przedziale od 600 do 2500 mm. Podczas ruchu żerdzi wiertniczej w górę otwór jest w sposób ciągły wypełniany zaczynem cementowym aż do wymaganej rzędnej. Po związaniu powstaje kolumna gruntowo-cementowa
Istnieją trzy odmiany technologii jet -grouting:
- wariant pojedynczy (mono jet)
- wariant podwójny (double jet)
- wariant potrójny (trieple jet)
O wyborze najodpowiedniejszego wariantu technologii decydują miejscowe warunki gruntowe, geometria pala i wymagania jakościowe
Zastosowanie jet -grouting
Kolumny jet – grouting znalazły zastosowanie do wzmacniania podłoża i fundamentów budowli zarówno istniejących jak i nowoprojektowanych.
Przykładowe zastosowana to:
- wzmacnianie i uszczelnianie zapór ziemnych
- ekrany szczelne zbiorników
- umocnienie skarp
- wzmacnianie posadowienia przyczółków mostów
- obudowa wykopów
- ściany palowe, wzm

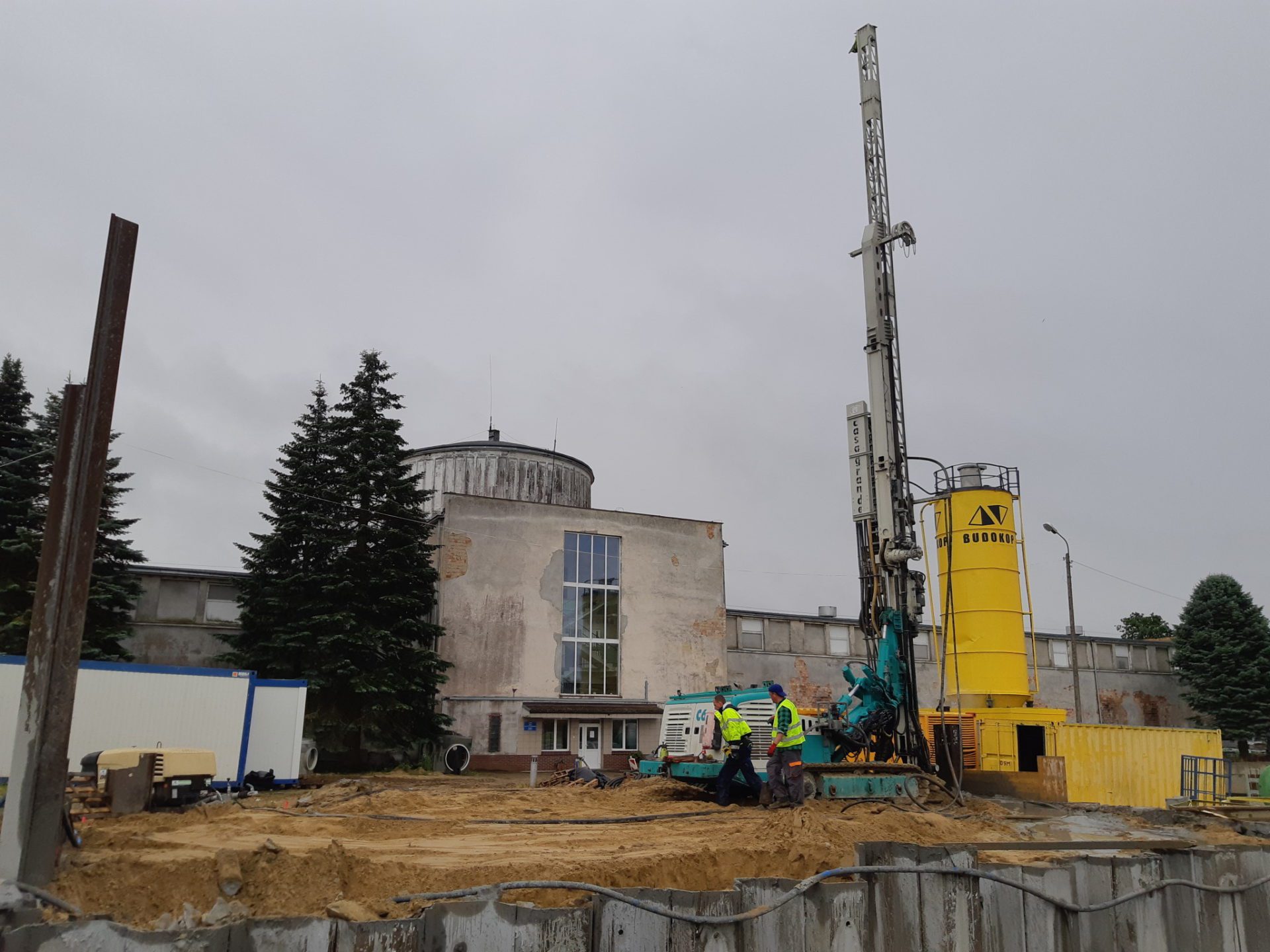

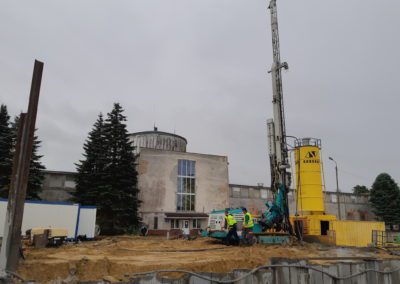

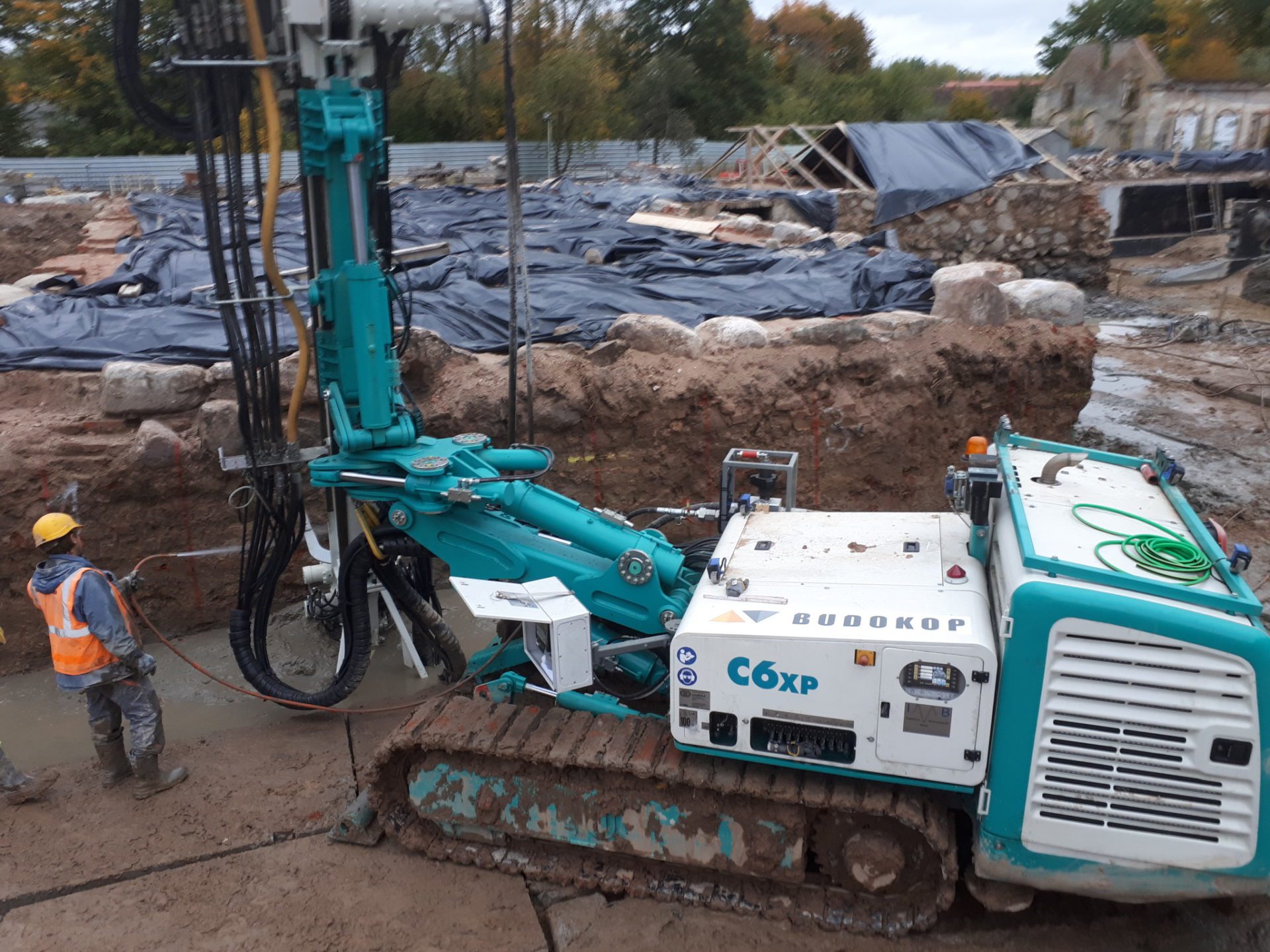

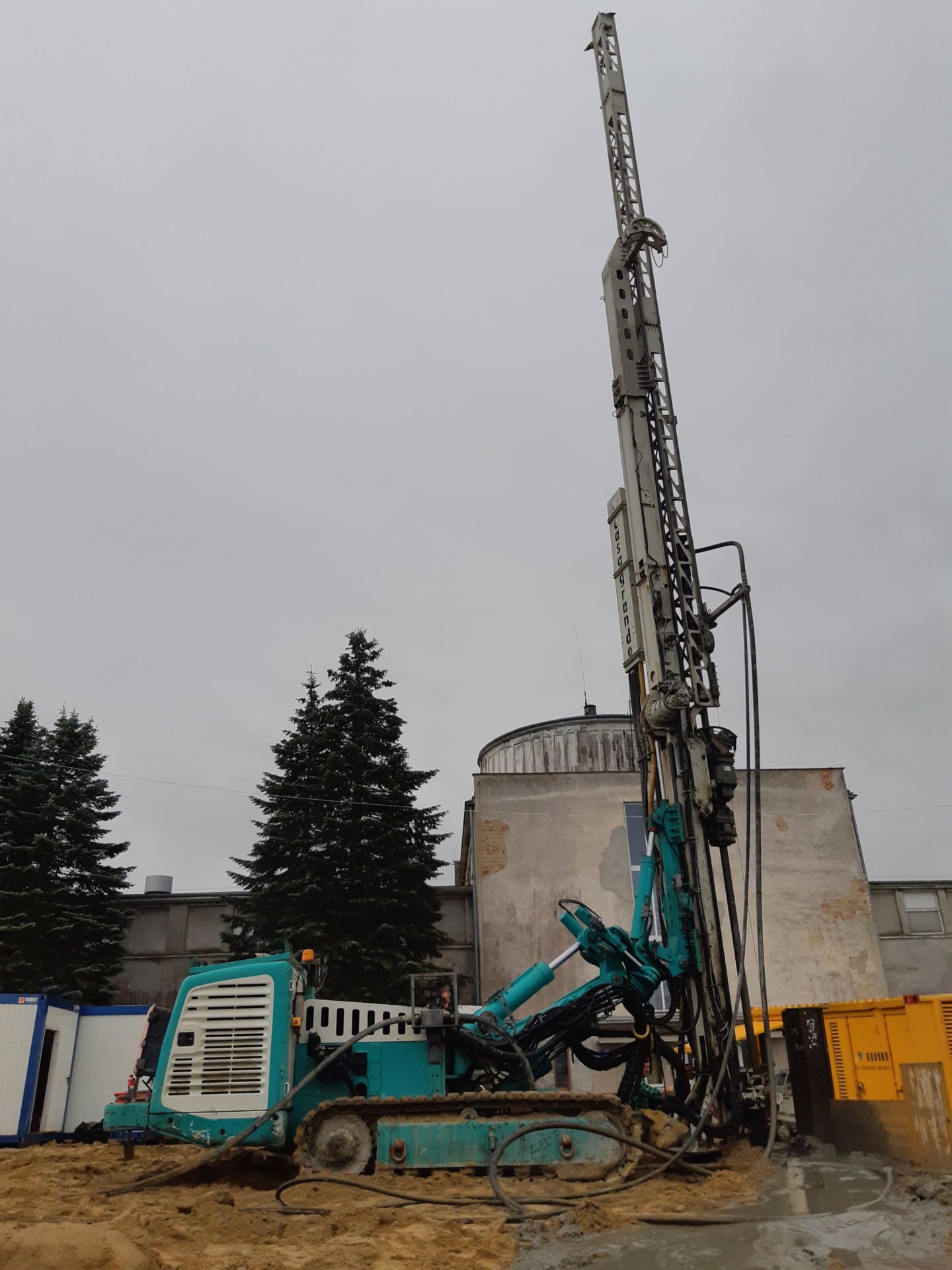

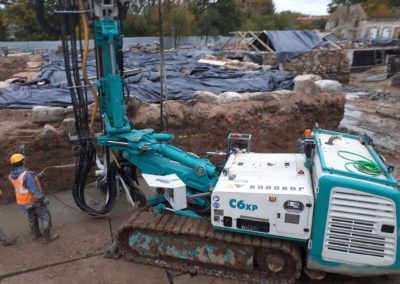

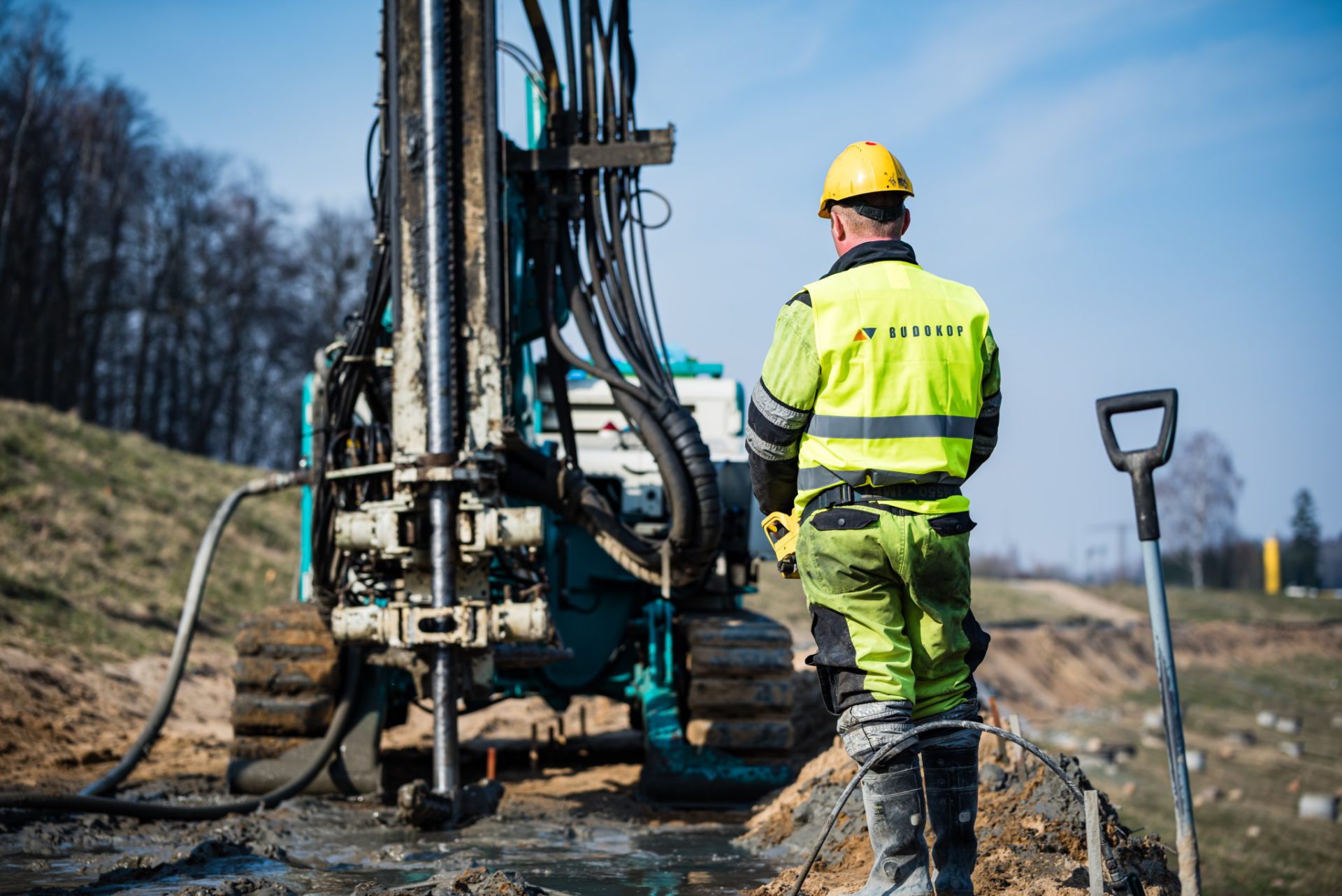

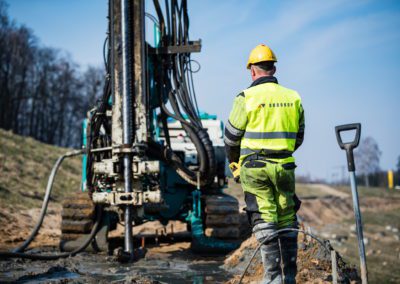

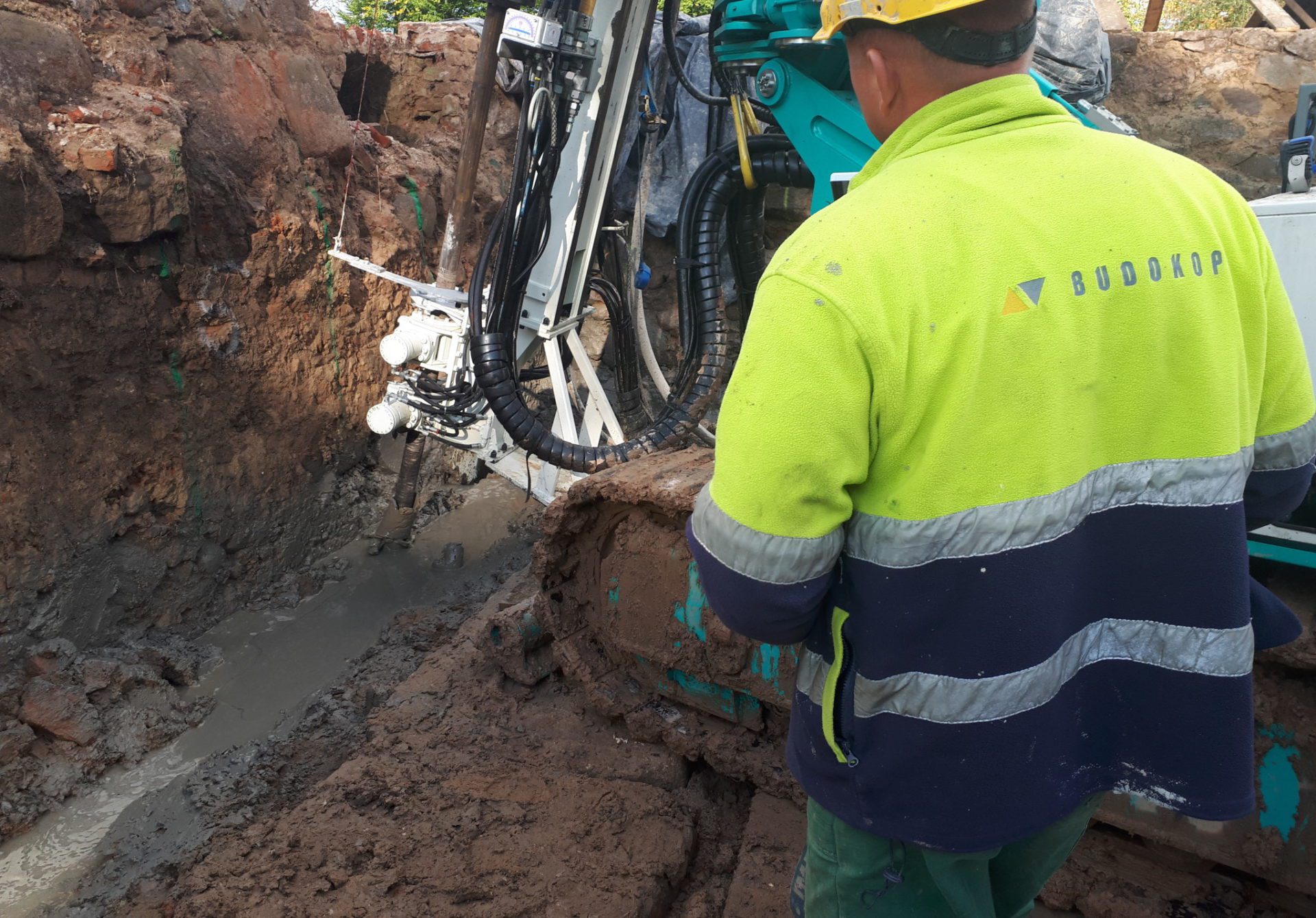

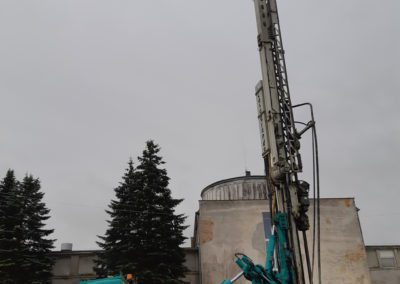

W skład zestawu do wykonywania kolumn jet-grouting wchodzi m.in. wytwórnia iniektu cementowego i połączona z jednostką wiercącą wysokociśnieniowa pompa. Sama wiertnica wyposażona jest w żerdź, dostosowaną do specyfiki podłoża gruntowego i parametrów zaprojektowanych kolumn.
System mono jet (jednopłuczkowy) inicjuje w trakcie podawania zaczynu trzy etapy:
- degradację szkieletu gruntowego
- automatyczne usunięcie nadmiaru urobku
- wymieszanie zaczynu z gruntem.
Przy systemie double jet, czyli dwupłuczkowym, strumień powietrza wraz z wtryskiwanym zaczynem – podnosi efektywność iniekcji i pomaga w skuteczniejszym wydobyciu urobku. Jeśli chodzi o system triple jet (trójpłuczkowy), to do procesu rozluźniania podłoża gruntowego wykorzystywane jest podawane pod wysokim ciśnieniem powietrze i woda, a iniekcja zaczynu odbywa się poprzez niezależną dyszę. Iniekt wprowadzony z upłynniony grunt łatwiej w niego wnika i bardziej równomiernie się z nim miesza/
Charakterystyka i parametry kolumn jet-grouting
Charakterystykę i parametry kolumn jet-grouting determinują takie czynniki, jak:
- średnica i długość kolumny,
- stopień wymieszania,
- wodoodporność,
- wytrzymałość na ściskanie, prędkość podnoszenia żerdzi i czas wykonania,
- ciśnienie podawanego iniektu i jego gęstość,
- rodzaj podłoża gruntowego,
- frakcyjność gruntu i stopień jego zagęszczenia,
- zastosowany system formowania kolumny (mono, double, triple jet).
Zalety jet-grouting:
Główne zalety technologi wzmacniania gruntu jet-grouting
- możliwość zastosowania technologii w wielu różnych warunkach gruntowych,
- możliwość stosowania we wnętrzach pomieszczeń i wzmacniania fundamentów istniejących budowli,
- niski współczynnik sztywności do przekroju poprzecznego,
- możliwość bezpośredniego posadowienia na kolumnach płyty lub stopy fundamentowej,
- zróżnicowane możliwości formowania kolumn (blokowo, grupowo, liniowo).
Specyfika metody jet-grouting pozwala na jej zastosowanie w trudnodostępnych miejscach, np. w piwnicach budynków oraz w lokalizacjach o ograniczonej przestrzeni działania (teren silnie zurbanizowany, zabytkowe dzielnice itp.).
